弹头柱面膛线痕迹区连续扫描，以生成
连续柱面形状LGA+EGA的环形展示
高速连续线扫描非接触式三维形貌采集系统，3.5mm宽度的采集带扫描速度可达10mm/s以上，既能采集弹头的分膛线自动采集，更能实现弹头柱面痕迹的连续扫描，非常适合满足大规模弹头痕迹样本3D数字化应用的要求

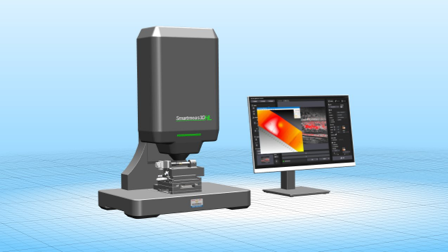

采用最新的同轴线共焦传感技术的新一代非接触式3D形貌显微采集仪，不仅具有分辨率高、采集精度好的优势，更具有无需拼接的连续采集、超高速的优点。
3.5mm宽度的"连续带状"采集面，长度不限，不仅适用于弹头膛线LGA的分膛线扫描，更适合于弹头柱面的膛线痕迹区连续扫描，以生成连续柱面形状LGA+EGA的环形展示效果。
全面支持X3P数据格式，满足《法庭科学枪弹及工具痕迹三维形貌数据格式通用技术规范(X3P)》标准，完全兼容ISO 25178-72国际标准和GB/T 33523:72中国国家标准。

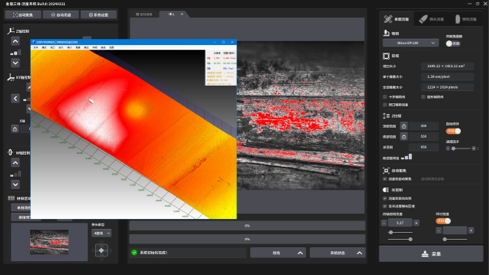

人性化的用户界面、方便快捷的操作方式、易于理解的功能提示，降低了操作使用的门槛。
3D数据和图像采集：三维形貌点云和图像数据采集（单采集面、枪弹弹头、枪弹弹壳）、采集模式控制、物镜控制、视场图像采集、辅助光源控制、运动控制等。
3D点云数据展示：3D模型展示、数据曲线。
|
测量仪
-
|
|||
|---|---|---|---|
| 项目 | 指标 | ||
| 扫描轮廓线点数 | 1920 | ||
| 扫描速率(线，Hz) | 5000 - 12000 | ||
| 轮廓线点间距(μm，等效X轴) | 1.82 | ||
| 纵向数据重复精度(μm，等效Z轴) | 0.12 | ||
| 连续柱面展开方向重复精度(μm，等效Y轴) | 1.82 | ||
| 工作距离(mm) | 9.3 | ||
| 痕迹面最大斜角(°) | 85 | ||
| 痕迹面光线反射率 | 0.05%~100% | ||
| 纵向测量范围(mm) | 1.05 | ||
| 扫描轮廓线长度(mm) | 3.5 | ||
| 连续柱面展开方向长度 | 不限，受计算机对测量结果的数据大小和处理能力限制 | ||
| Z轴行程 | 75mm（伺服电机驱动，自动限位） | ||
| X-Y平面平移台及夹具载物台 |
1、直线电机驱动，0.5μm分辨率绝对编码器，重复定位精度≤0.5μm，自动归零，X/Y方向最大行程范围60mm * 60mm 2、配备夹具传感器，依据弹头夹具安装方向，自动设定分膛线、连续柱面测量任务 |
||
| 配套采集测量工作站 | (HP或Lenove工作站)Intel Core i7系列以上处理器，64GB内存，2TB SSD硬盘，NVIDIA RTX 3070专业图形显卡，27"专业图形显示器，Windows 10/11 Pro操作系统 | ||
|
配套设备及其它
-
|
|
|---|---|
| 项目 | 指标 |
| 操作台 | 铝型材，尺寸H760 * W700 * L1300mm，或根据需要和现场条件定制 |
| 设备机柜 | 19英寸27U服务器机柜，600 * 1000 * 1388（宽 * 深 * 高） |
| 供电 | 100~240VAC，50/60Hz，5A |
| 环境要求 | 温度10-35℃；湿度＜80% |
| 尺寸（3D测量主机） | 最大高度时：500 * 370 * 740（宽 * 深 * 高） |
| 重量（3D测量主机） | 57.0kg |
