法庭科学物证痕迹检验鉴定和枪弹痕
迹三维数字化建档及AI自动识别应用

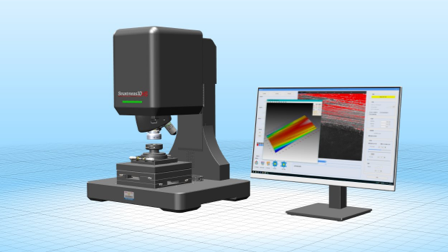

非接触式超高精度多功能三维形貌采集系统，采集面积大、数据精度高，满足枪弹、工具、文件等多种物证痕迹三维数据采集的要求，满足枪弹痕迹大数据AI自动识别系统的要求。
满足ISO 25178-607国际标准的新一代非接触式3D形貌显微采集技术，采集速度快、采集精度高，精准捕捉物证痕迹表面的细微特征。
多种放大倍率可更换物镜、多视场（FOV）自动拼接技术、配套的多种夹具，适应于多种形态物证的三维形貌采集。

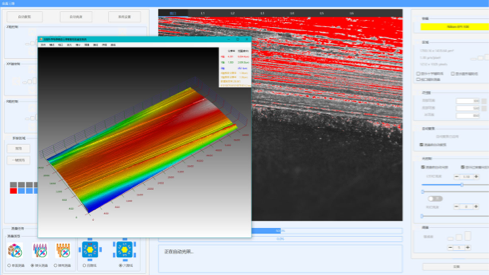

人性化的用户界面、方便快捷的操作方式、易于理解的功能提示，降低了操作使用的门槛。以动态图像预览方式展示的单一视口和拼接全采集面，实时展现3D采集视口的光学聚焦、光照强度、采集面拼接情况等参数，方便对各种参数进行动态调整。
全面支持X3P数据格式，满足《法庭科学枪弹及工具痕迹三维形貌数据格式通用技术规范(X3P)》标准，完全兼容ISO 25178-72国际标准和GB/T 33523:72中国国家标准。
3D数据和图像采集：三维形貌点云和图像数据采集（单采集面、枪弹弹头、枪弹弹壳）、采集模式控制、物镜控制、视场图像采集、辅助光源控制、运动控制等。
3D点云数据展示：3D模型展示、数据曲线。
|
明细
-
|
|||
|---|---|---|---|
| 项目 | 指标 | ||
| 物镜放大倍率 | 5X | 10X | 20X |
| 数值孔径(N/A) | 0.15 | 0.30 | 0.45 |
| 工作距离(mm) | 23.5 | 17.5 | 4.5 |
| 视场范围(μm) | 3378 x 2826 | 1689 x 1413 | 845 x 707 |
| 像素分辨率(μm) | 2.76 | 1.38 | 0.69 |
| 光学分辨率(μm) | 0.94 | 0.47 | 0.31 |
| 纵向分辨率(nm) | 100 | 30 | 8 |
|
系统
-
|
|
|---|---|
| 项目 | 指标 |
| 传感器像素尺寸 | 5Mpx，2448 x 2048 Pixels |
| Z轴行程 | 40mm + 75mm（自动采集行程 + 电动扩展运动行程，自动限位） |
| X-Y平面平移台及夹具载物台 |
1、直线电机驱动，0.5μm分辨率绝对编码器，重复定位精度≤0.5μm，自动归零，X/Y方向最大行程范围100mm * 100mm 2、配备夹具传感器，自动依据夹具类型（弹头、弹壳、单面采集）设定采集任务 |
| 最大垂直扫描范围 | 36mm |
| 痕迹面光线反射率 | 0.05%~100% |
| 采集面拼接 | 1 x 1~ 50 x 50 |
| 采集面尺寸 |
5X物镜：2.84mm x 3.40mm ~ 142.00mm x 170.00mm 10X物镜：1.42mm x 1.70mm ~ 64.04mm x 76.67mm 20X物镜：0.71mm x 0.85mm ~ 35.50mm x 42.50mm |
| 同轴光源 | 蓝色(460nm)/绿色(530nm)/红色(630nm)/白色(575nm)，0.01~100.00亮度调节，软件手动预设控制、采集时自动亮度控制 |
| 辅助光源 | 智能环形辅助光源(LED绿色，625~630nm)，1~100亮度调节，手动和软件控制 |
| 配套采集工作站 | (HP工作站)Intel Core i7系列以上处理器，64GB内存，2TB SSD硬盘，NVIDIA RTX 3070专业图形显卡，27"专业图形显示器，Windows 10/11 Pro操作系统 |
| 配套软件 |
1、采集控制软件：C/S架构，Windows 10/11平台，支持简体中文/英文/法文，可选阿拉伯文 2、三维数据处理展示工具：C/S架构，Windows 10/11平台，支持简体中文/英文/法文，可选阿拉伯文 |
|
其他
-
|
|
|---|---|
| 项目 | 指标 |
| 弹头夹具 | 电动自动旋转弹头夹具，适用于各种常见类型的枪弹弹头 |
| 弹壳夹具 | 3爪夹持结构，360°手动Z轴旋转台，适用于各种常见类型的枪弹弹壳 |
| 线材夹具 | 360°手动Z轴旋转台，最大夹持尺寸30mm |
| 操作台 | 铝型材，尺寸H760 * W700 * L1300mm，或根据需要和现场条件定制 |
| 设备机柜 | 19英寸27U服务器机柜，600 * 1000 * 1388（宽 * 深 * 高） |
| 供电 | 100~240VAC，50/60Hz，5A |
| 环境要求 | 温度10-35℃；湿度＜80% |
| 尺寸（3D采集主机） | 最大高度时：500 * 430 * 686（宽 * 深 * 高） |
| 重量（3D采集主机） | 68.5kg |
